🛡️ Yshield M6L-9X | Lámina de Apantallamiento Magnético de Alta Permeabilidad

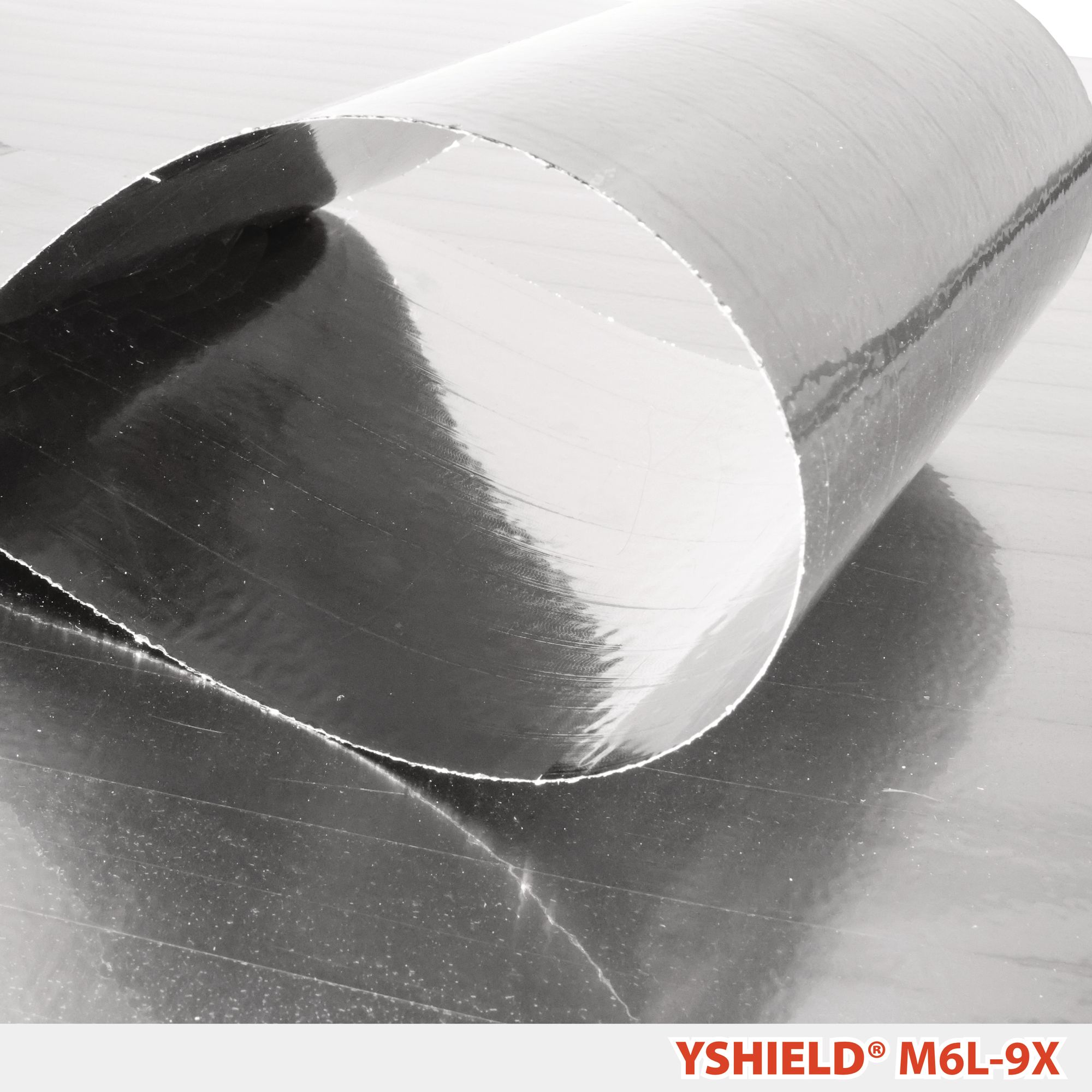

El Yshield M6L-9X es una lámina/cinta metálica amorfa flexible de aleación de cobalto diseñada específicamente para la mitigación y desviación de campos magnéticos alternos de baja frecuencia (BF). Fabricada en Alemania por Yshield, esta solución es fundamental en proyectos de geobiología y bioconstrucción para reducir la contaminación electromagnética provocada por transformadores, contadores eléctricos, líneas de alta/media tensión, cuadros de distribución y cableados con elevados consumos de corriente.
A diferencia de las mallas y tejidos tradicionales de apantallamiento —diseñados para reflejar la radiación de alta frecuencia (como el 5G o la telefonía móvil)—, la lámina M6L-9X actúa mediante una altísima permeabilidad magnética ($\mu$). Esto permite canalizar y reorientar las líneas de fuerza del campo magnético a través de la propia cinta, impidiendo que atraviesen las paredes o alcancen las zonas de descanso y trabajo.
📏 Especificaciones Dimensiones y Formato Comercia
-
Ancho útil de la lámina: 9,15 cm (91,5 mm).
-
Espesor: 0,02 mm (20 µm), lo que le otorga una flexibilidad excepcional sin comprometer su capacidad de atenuación.
-
Formato de venta: Se suministra por metro lineal en tira continua o en rollos completos (permite cortar fácilmente a la medida deseada con tijeras o cúter).
-
Aplicación por solapamiento: Para cubrir superficies más amplias, las tiras de 9,15 cm se deben colocar solapando suavemente sus bordes o dispuestas en capas cruzadas paralelas.
🍃 Ventajas Técnicas y Aplicaciones en Bioconstrucción
-
Atenuación Efectiva de Campos Magnéticos (BF): Reduce drásticamente los miligauss (mG) o nanoteslas (nT) generados por instalaciones eléctricas adyacentes o transformadores al otro lado de la pared.
-
Elevada Flexibilidad y Facilidad de Corte: Su reducido grosor (20 µm) permite moldearla alrededor de tubos, canalizaciones, cajas de registro o empotrarla tras revestimientos sin alterar los grosores de acabado.
-
Resistencia Mecánica y Anticorrosión: La aleación de cobalto no se degrada fácilmente ni pierde sus propiedades electromagnéticas ante dobleces suaves.
-
Doble Función de Apantallamiento (BF Eléctrico y Magnético): Además de reorientar el campo magnético, al ser un material metálico conductor, si se conecta a la toma de tierra reduce también el campo eléctrico alterno.
📊 Ficha Técnica de Rendimiento
| Parámetro Técnico | Yshield M6L-9X |
| Tipo de Protección | Campo Magnético de Baja Frecuencia (BF) + Campo Eléctrico (con tierra) |
| Ancho Comercial | 9,15 cm (91,5 mm) |
| Grosor | 0,02 mm (20 µm) |
| Composición | Aleación metálica amorfa a base de cobalto |
| Atenuación Magnética | Hasta 15 dB – 20 dB (según intensidad y número de capas) |
| Conducción Eléctrica | Sí (Metálica / Conductora) |
| Requiere Toma de Tierra | Sí, para derivar el campo eléctrico e impedir que actúe como antena |
🛠️ Guía de Instalación y Puesta a Tierra
-
Fijación: Se puede adherir mediante cinta de doble cara, adhesivo sintético o incorporarse en el interior de rozas y canaletas donde discurran los cables de alta intensidad.
-
Solapamiento: Al colocar varias tiras contiguas, mantener un solape de al menos $5 – 10\text{ mm}$ entre bordes para evitar fugas del campo magnético.
-
Puesta a Tierra Obligatoria: Al ser una lámina metálica continua, debe conectarse a la red de tierra de la vivienda mediante una cinta/placa de conexión a tierra de Yshield (como la serie Grounded) para garantizar la inocuidad frente a campos eléctricos inducidos.
🏡 Por qué la recomendamos en Material Bioconstrucción
En Material Bioconstrucción recomendamos la cinta Yshield M6L-9X como la solución quirúrgica y precisa para apantallar fuentes puntuales de alto campo magnético. Su formato de 9,15 cm es idóneo para seguir el trazado de mangueras eléctricas, cubrir marcos de puertas tras los que se ubica un contador o proteger el cabecero de la cama cuando hay pasacables o cuadros eléctricos al otro lado del tabique.
